The Installation Example of Gigaopt for Anseong Agricultural Education Institute

07/30/2019
by Ashton KIM



This is superintendent state of Anseong Agricultural Education Institute. The scale is about 200 square degrees.

(안성농협 교육원 교육장 모습입니다. 약 200평 정도 되는 규모입니다.)

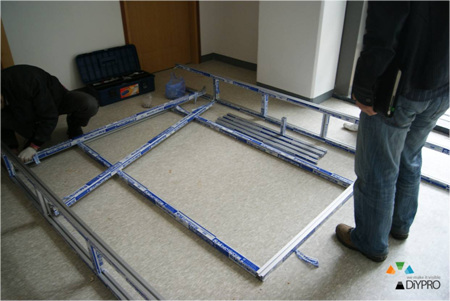

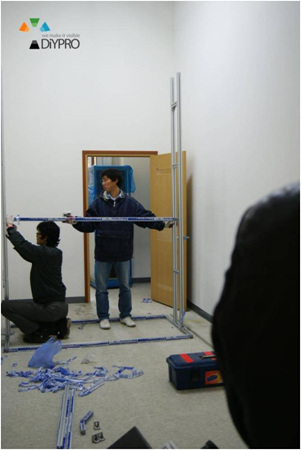

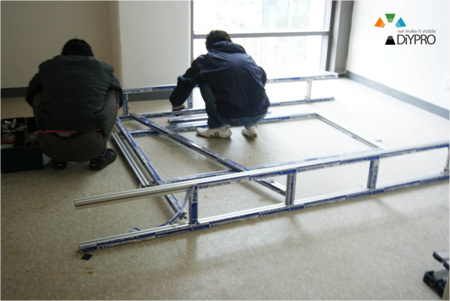

They were installing frame for front surface mirror.

The frame is made of aluminum.

(전반사 거울을 위한 프래임 설치 모습입니다. 프레임은 알루미늄 재질입니다.)

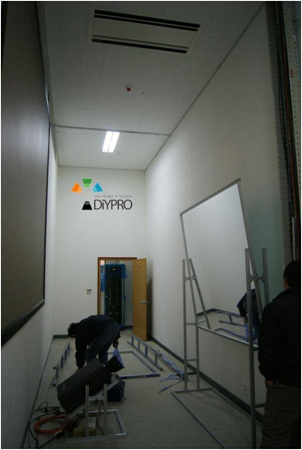

Installing the mirror to the frame.

Front surface mirror is produced 2440*1880, 5T and cut to 1800*1600.

Frame was manufactured to the shape of discus to adjust its angle.

(프레임에 거울을 설치하는 모습입니다. 2440*1880, 5T 전반사로 1800*1600로 제단하여 공급되었으며 프래임은 각도조정이 가능한 원반사 형태로 제작되었습니다.)

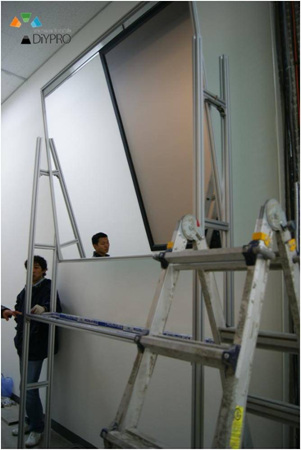

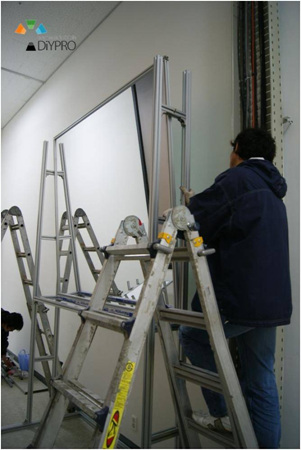

Completed to install the front surface mirror to the frame

(프레임에 거울 설치가 완료된 모습입니다.)

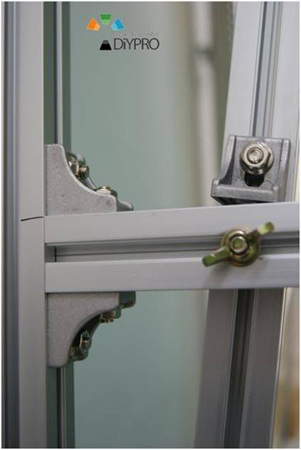

You can adjust the inclination of the frame and the front surface mirror freely.

(프레임과 전반사 거울의 기울기를 자유롭게 조정할수 있습니다.)



We created it detachable, considering the situation that the distance between front surface mirror and the projector could be far

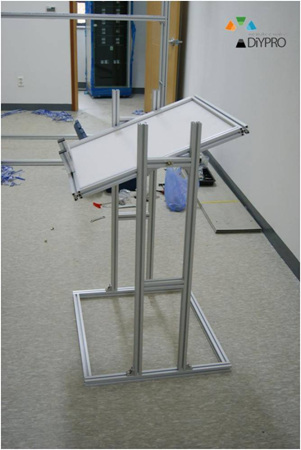

We can also adjust the slope in the case of projector frame.



(전반사거울과 프로젝터의 거리가 멀어질수도 있는 현장상황을 고려하여 분리형으로 제작하였습니다.

프로젝터 프레임의 경우 역시 기울기의 조정이 가능합니다.)

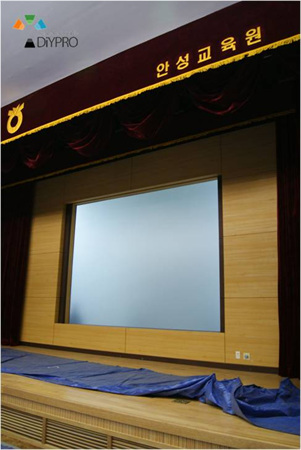

Installation Completed.
